Ekstrüzyon Soğutma Süreçlerinde Chiller Kullanımı ve Avantajları

Ekstrüzyon soğutma, üretim hatlarında profil, boru ve levha gibi ürünlerin istenen ölçü ve yüzey kalitesine ulaşmasında belirleyici bir aşamadır. Ekstrüderden çıkan sıcak malzemenin kontrollü şekilde soğutulması, ürünün şekil bütünlüğünü korumasına, yüzey düzgünlüğünün artmasına ve üretim sürecinin verimli ilerlemesine yardımcı olur. Bu nedenlesoğutma sistemi, ekstrüzyon hattının performansını doğrudan etkileyen en önemli faktörlerden biridir.

Ekstrüzyon soğutma aşamasında doğru sıcaklık kontrolü sağlanmadığında üretim hızında düşüş, malzeme deformasyonu ve kalite dalgalanmaları ortaya çıkar. Chiller sistemleri, suyun veya ısı transfer akışkanının sıcaklığını sabit tutarak bu riskleri ortadan kaldırır ve üretim hattının kesintisiz şekilde çalışmasına destek olur. Bu sayede hem enerji verimliliği hem de ürün kalitesi korunur.

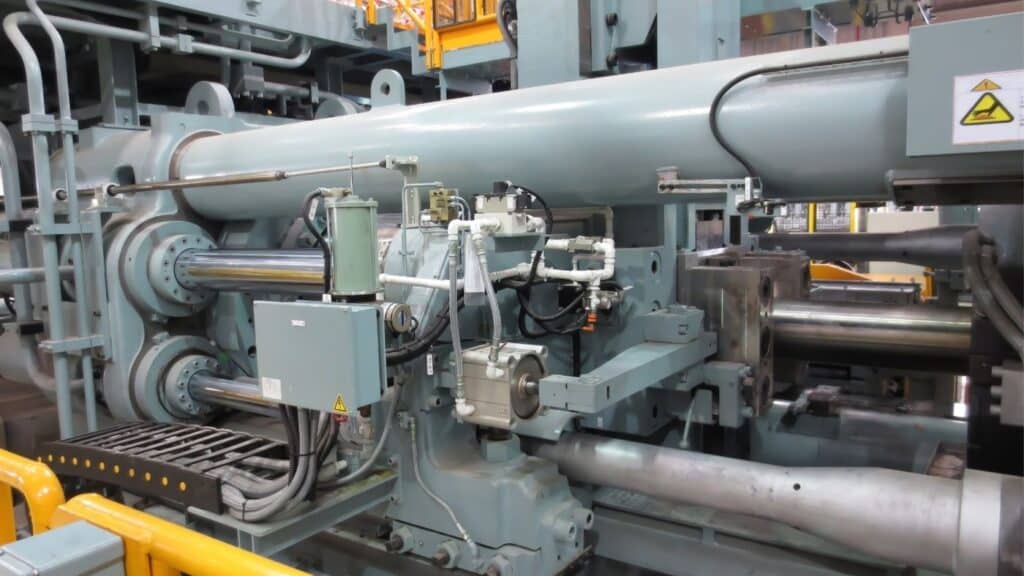

Ekstrüzyon Pres Makinesi Nedir?

Ekstrüzyon pres makinesi, hammaddeyi yüksek basınçla kalıptan geçirerek belirli bir kesitte ürün haline getiren ana üretim ekipmanıdır. Bu makine, özellikle alüminyum ve bakır gibi metal malzemelerin şekillendirilmesinde yaygın şekilde kullanılır. Pres sistemi, bir hazne (bilet yükleme alanı), bir ısıtma bölümü, güçlü bir hidrolik piston ve kalıp bölümünden oluşur. Malzeme önce ısıtılır, ardından pistonun itme kuvvetiyle kalıptan dışarı çıkarılır. Bu süreçte sıcaklık ve basınç kontrolü çok önemlidir çünkü bu parametreler ürünün yoğunluğunu, dayanımını ve yüzey kalitesini doğrudan etkiler.

Ekstrüzyon pres makineleri genellikle sıcak veya soğuk işlem prensibine göre çalışır. Sıcak ekstrüzyonda malzeme, daha kolay şekillendirilebilmesi için belirli bir sıcaklık aralığında yumuşatılır. Soğuk ekstrüzyonda ise ısıtma yapılmadan işlem uygulanır, bu da daha yüksek mukavemetli ürünlerin elde edilmesini sağlar. Her iki durumda da ekstrüzyon soğutma sisteminin doğru planlanması gerekir. Çünkü presleme sonrası malzeme hızla soğutulmazsa, yüzey gerilmesi artar ve ürün formunu kaybedebilir. Bu nedenle modern pres sistemlerinde chiller destekli su dolaşımı veya hava üfleme yöntemleriyle sıcaklık kontrolü yapılır. Bu yaklaşım, hem üretim hızını artırır hem de ürünün ölçüsel kararlılığını korur.

Ekstrüzyon Nedir ve Nasıl Yapılır?

Ekstrüzyon, ham maddenin belirli bir sıcaklık ve basınç altında kalıptan geçirilerek sürekli formda bir ürün haline getirilmesi işlemidir. Bu yöntem genellikle alüminyum, plastik veya kauçuk gibi malzemelerde kullanılır. Süreç, hammadde besleme, ısıtma, kalıptan geçirme ve şekillendirme aşamalarından oluşur. Ekstrüzyon hattında hammadde önce uygun sıcaklığa kadar ısıtılır, ardından vidalı bir sistem yardımıyla kalıba itilir ve kalıptan geçerken istenen geometrik şekli kazanır. Bu işlem, yüksek hassasiyet gerektirdiği için sıcaklık ve basınç parametrelerinin sürekli izlenmesi gerekir.

Ekstrüzyon nasıl yapılır sorusunun cevabı üretim hattının doğru çalışmasıyla doğrudan ilişkilidir. Kalıptan çıkan malzeme hâlâ sıcaktır ve şeklinin korunması için hemen soğutulmalıdır. Bu aşamada ekstrüzyon soğutma sistemi devreye girer. Soğutma işlemi su banyosu, hava üfleme veya chiller destekli soğutma yöntemleriyle yapılır. Chiller sistemleri, dolaşan suyun sıcaklığını sabit tutarak hat boyunca sıcaklık dalgalanmalarını önler. Bu sayede ürün hem istenen ölçüde hem de yüzey kalitesinde üretilir. Ekstrüzyon işlemi yalnızca şekil verme değil, aynı zamanda stabil bir üretim elde etme sürecidir ve doğru soğutma bu sürecin başarısını belirler.

Ekstrüzyon ve Enjeksiyon Arasındaki Fark Nedir?

Ekstrüzyon ve enjeksiyon, her ikisi de malzemeleri şekillendirme amacı taşıyan üretim yöntemleridir ancak uygulama biçimleri ve elde edilen sonuçlar açısından önemli farklar bulunur. Ekstrüzyon, sürekli üretim yöntemidir. Malzeme kalıptan kesintisiz bir şekilde geçirilir ve boru, profil, çubuk ya da levha gibi uzun ürünler elde edilir. Enjeksiyon ise döngüsel bir üretim sürecidir. Malzeme eritilip kalıba enjekte edilir, kalıp içinde soğutularak katılaştırılır ve kalıp açıldığında tek bir parça üretilir. Yani enjeksiyon daha çok kısa ve karmaşık geometrili ürünler için tercih edilirken, ekstrüzyon uzun ve tekdüze ürünler üretmek için kullanılır.

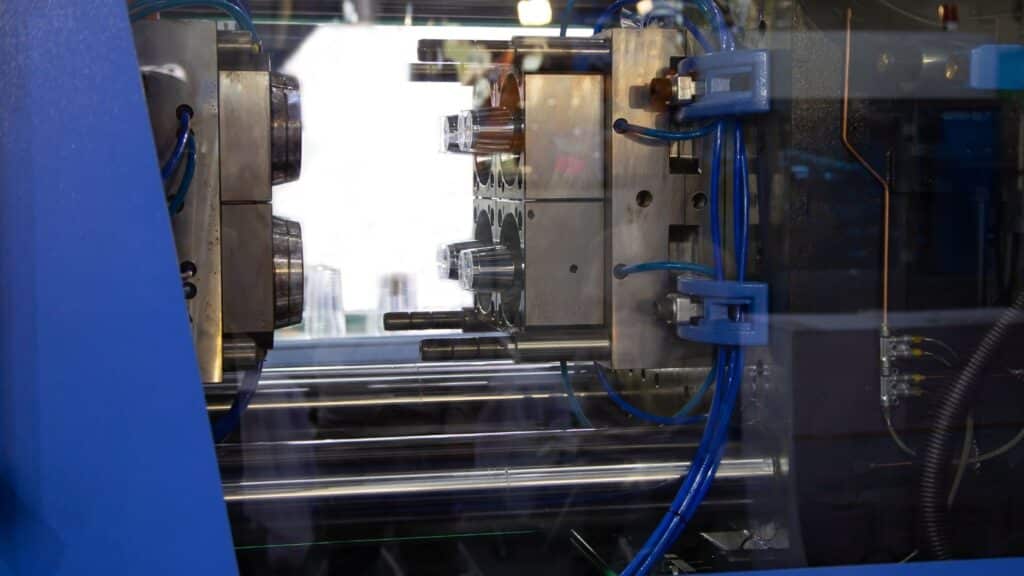

Ekstrüzyon hattında ürünün kalıptan çıktıktan sonra şeklini koruması için ekstrüzyon soğutma işlemi devreye girer. Bu soğutma, sürekli akan bir ürünün ölçüsel kararlılığını sağlamaya yöneliktir. Enjeksiyon sürecinde ise kalıp içinde soğutma yapıldığından işlem çevrim süresini doğrudan etkiler. Chiller sistemleri her iki yöntemde de kullanılsa da ekstrüzyon hatlarında chiller, suyun sıcaklığını sabit tutarak hattın sürekliliğini sağlar. Bu fark, üretim sürecinin doğasından kaynaklanır. Ekstrüzyon, kesintisiz üretimde sıcaklık dengesine dayanırken enjeksiyon kalıp odaklı bir soğutma yaklaşımı benimser. Bu nedenle üretim planlamasında hangi yöntemin kullanılacağı ürünün tipi, boyutu ve üretim hedeflerine göre belirlenir.

Ekstrüzyon Pres Sistemlerinde Kullanılan Soğutma Yöntemleri

Ekstrüzyon pres sistemlerinde kullanılan soğutma yöntemleri, üretim kalitesi, ölçü doğruluğu ve proses kararlılığı açısından büyük önem taşır. Kalıptan çıkan malzemenin yüksek sıcaklığı, doğru şekilde düşürülmezse ürün formunun bozulmasına neden olabilir. Bu nedenle ekstrüzyon hatlarında üç temel soğutma yöntemi öne çıkar: kalıp soğutma, çıkış profil soğutma ve hidrolik yağ soğutma.

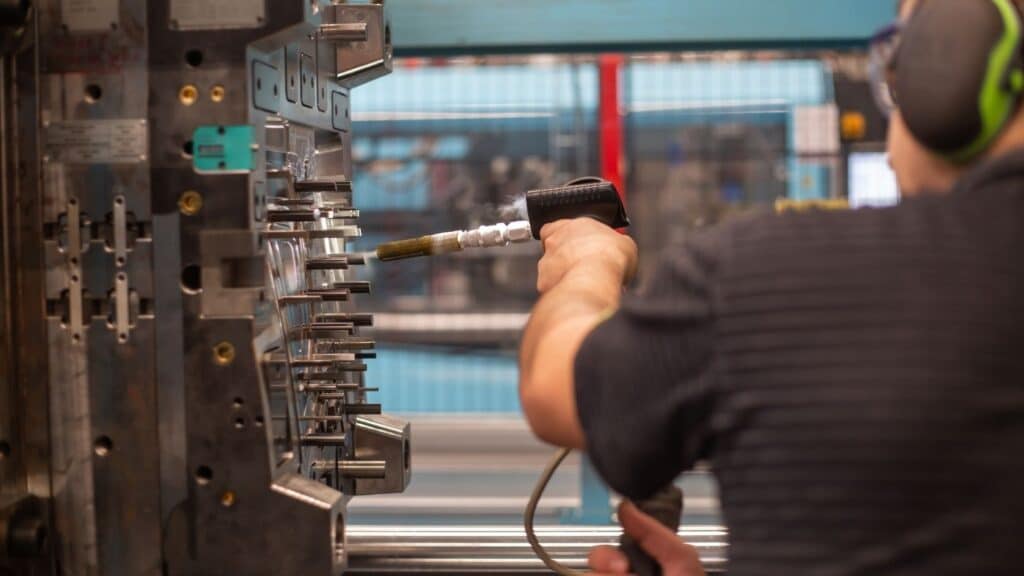

Kalıp soğutma, üretim sırasında kalıbın sıcaklığını kontrol altında tutarak malzemenin düzgün akışını sağlar. Kalıbın fazla ısınması yüzey hatalarına ve ölçü sapmalarına yol açabilir. Bu yöntemde chiller destekli ekstrüzyon soğutma sistemi devreye girer ve kalıptan geçen soğutma suyu sabit sıcaklıkta tutulur. Böylece kalıp ömrü uzar, ürün kalitesi korunur ve üretim sürekliliği sağlanır.

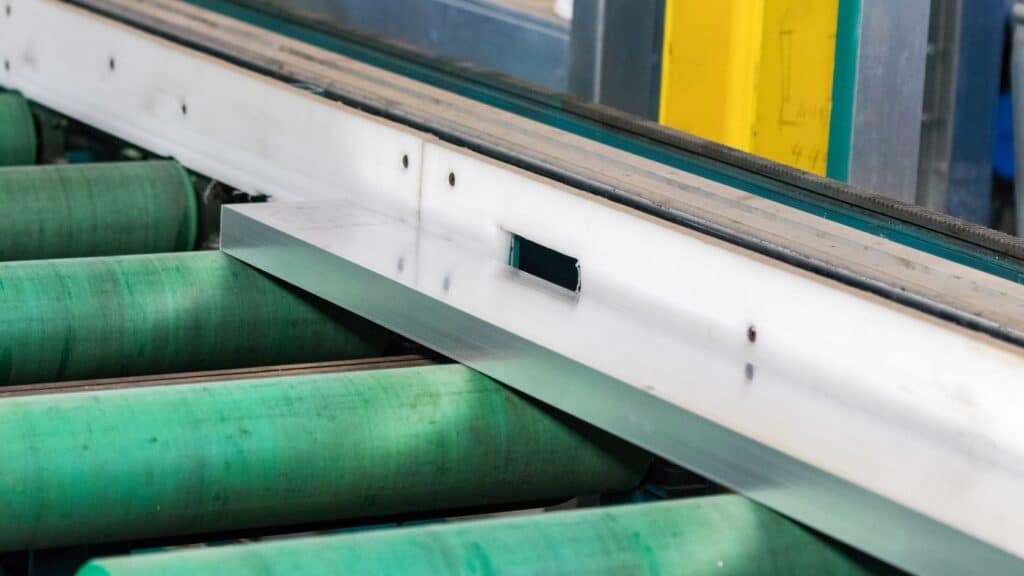

Çıkış profil soğutma, kalıptan çıkan sıcak profilin boyutsal kararlılığını korumak için uygulanır. Ürün, hat boyunca su kanalları veya hava akışıyla soğutulur. Burada chiller, suyun sıcaklığını belirli bir aralıkta sabit tutarak her çevrimde aynı soğutma performansını sağlar. Bu sabitlik, yüzey düzgünlüğünü ve ölçü doğruluğunu artırır.

Hidrolik yağ soğutma ise pres sisteminin enerji verimliliği ve güvenliği için gereklidir. Hidrolik sistemlerde çalışan yağ, işlem sırasında ısınır ve bu ısı kontrol edilmezse sistem performansı düşer. Chiller kullanılarak yağ sıcaklığı dengede tutulur, böylece hem ekipman ömrü uzar hem de basınç stabilitesi korunur.

Bu üç yöntemin bir arada kullanılması, ekstrüzyon soğutma süreçlerinde yüksek üretim kalitesi, minimum enerji tüketimi ve maksimum sistem dayanıklılığı sağlar.

Ekstrüzyon Soğutmada Chiller Kullanımı Nasıldır?

Ekstrüzyon soğutmada chiller kullanımı, üretim hattındaki suyun veya ısı transfer akışkanının sıcaklığını sabit tutarak hat boyunca kararlı bir soğutma süreci oluşturmayı amaçlar. Ekstrüzyon hattında kalıptan çıkan malzeme yüksek sıcaklıktadır ve bu sıcaklık kontrollü bir biçimde düşürülmediğinde ürün yüzeyinde gerilme, renk farklılığı veya deformasyon meydana gelebilir. Chiller sistemleri, bu sorunların önüne geçmek için su sıcaklığını belirlenen değerde sabit tutar. Böylece soğutma her çevrimde aynı kalitede gerçekleşir ve üretim hattı daha stabil hale gelir.

Modern üretim hatlarında ekstrüzyon soğutma sistemleri genellikle merkezi chiller üniteleriyle desteklenir. Bu sayede hem enerji verimliliği artar hem de farklı hatlarda aynı sıcaklık kontrolü sağlanır. Doğru kapasiteye sahip bir chiller, soğutma suyunun debisini ve sıcaklığını otomatik olarak düzenleyerek üretim hattının verimliliğini yükseltir ve ürün kalitesinde süreklilik sağlar.

Ekstrüzyon Soğutma Süreçlerinde Chiller Kullanmanın Avantajları

Ekstrüzyon soğutma süreçlerinde chiller kullanımı, üretim kalitesini, enerji verimliliğini ve işletme sürekliliğini artıran birçok fayda sağlar. Aşağıda bu avantajlar madde madde açıklanmıştır:

• Sabit Sıcaklık Kontrolü: Chiller sistemleri, su sıcaklığını kararlı tutarak her üretim çevriminde aynı soğutma performansını sağlar. Bu, ürünün ölçüsel hassasiyetini korur ve yüzey kalitesini iyileştirir.
• Üretim Hızında Artış: Otomatik sıcaklık dengelemesi sayesinde hat duruşları azalır. Böylece üretim sürekliliği sağlanır ve toplam üretim kapasitesi artar.
• Ekipman Ömrünün Uzaması: Kalıpların ve hat ekipmanlarının aşırı ısınması engellenir. Bu durum bakım ihtiyacını azaltır ve sistem bileşenlerinin ömrünü uzatır.
• Enerji Tasarrufu: Chiller sistemleri yalnızca ihtiyaç duyulan enerjiyi kullanır. Bu sayede hem enerji tüketimi azalır hem de işletme maliyetleri düşer.
• Su Tüketiminde Azalma: Klasik açık devre sistemlere kıyasla su geri dönüşümü sağlanır. Chiller sayesinde su sıcaklığı sabit tutulduğu için sürekli yenileme ihtiyacı ortadan kalkar.
• Ürün Kalitesinde Tutarlılık: Sabit soğutma sıcaklığı, yüzey hatalarını ve şekil bozulmalarını önler. Böylece her üretim partisinde aynı kalite standardı yakalanır.
• Hammadde ve Fire Tasarrufu: Hatalı üretim oranı azalır. Bu da ham madde israfını önler ve üretim maliyetlerini düşürür.

Bu avantajların tamamı, ekstrüzyon soğutma süreçlerinde chiller sistemlerinin yalnızca bir yardımcı ekipman değil, üretim kalitesini belirleyen ana unsurlardan biri olduğunu gösterir.

Ekstrüzyon Hattında Chiller Boyutlandırması için Ne Kadar Kapasite Gerekli?

Ekstrüzyon hattında chiller kapasitesi, hattın ne kadar ısı ürettiğine ve bu ısının ne hızla uzaklaştırılması gerektiğine bağlı olarak belirlenir. Kapasite seçiminde dikkat edilmesi gereken temel faktörler, üretim hattının özellikleri ve çalışma koşullarıyla doğrudan ilişkilidir.

• Malzeme Türü: Alüminyum, PVC veya polietilen gibi malzemeler farklı sıcaklıklarda şekillenir ve farklı miktarda ısı açığa çıkarır. Metal ekstrüzyon hatlarında chiller kapasitesi genellikle plastik hatlara göre daha yüksek olur.
• Üretim Hızı: Hat hızı arttıkça, ortaya çıkan ısı yükü de artar. Daha hızlı çalışan bir hat, malzemeyi daha kısa sürede soğutmak için daha güçlü bir chiller kapasitesi gerektirir.
• Soğutma Suyu Debisi ve Sıcaklık Farkı (ΔT): Chiller, belirli bir miktarda suyu belli bir sıcaklık aralığında soğutmakla görevlidir. Giriş ve çıkış sıcaklığı arasındaki fark büyüdükçe sistemin taşıması gereken yük artar.
• Kalıp ve Profil Boyutu: Kalıbın çapı ve ürünün kesiti büyüdükçe, malzemenin soğutulması için gereken enerji miktarı da yükselir. Bu durum chiller kapasitesine doğrudan yansır.
• Çevresel Koşullar: Ortam sıcaklığı, nem oranı ve tesisin havalandırma yapısı chiller verimliliğini etkiler. Özellikle sıcak ortamlarda çalışan hatlarda kapasite, dış koşullara göre ayarlanmalıdır.

Bu faktörlerin her biri, ekstrüzyon soğutma sisteminin ihtiyacı olan chiller kapasitesini belirler. Doğru chiller kapasite seçimi, hem enerji tasarrufu hem de ürün kalitesi açısından en verimli sonucu sağlar.

Enerji Verimliliği ve Maliyet Tasarrufu için Doğru Chiller Seçimi Nasıl Yapılır?

Doğru chiller seçimi, ekstrüzyon soğutma sistemlerinin hem enerji tüketimini azaltır hem de üretim maliyetlerini düşürür. Yanlış seçilmiş bir chiller, gereğinden fazla enerji harcar veya hattın ihtiyacını karşılayamaz. Bu nedenle seçim sürecinde kapasite, soğutma yöntemi, çevresel koşullar ve işletme sürekliliği birlikte değerlendirilmelidir. Kapasite, hattın toplam ısı yüküne uygun olmalı, ne gereğinden büyük ne de küçük seçilmelidir. Aşırı güçlü chiller sistemleri fazla enerji tüketir, düşük kapasiteli sistemler ise istenen sıcaklık dengesini koruyamaz.

Enerji verimliliği açısından ekstrüzyon soğutma sistemlerinde değişken hızlı kompresörlü veya frekans kontrollü (inverter) chiller modelleri tercih edilir. Bu sistemler, yalnızca ihtiyaç duyulan anda tam kapasiteyle çalışır ve enerji israfını önler. Ayrıca free-cooling veya ısı geri kazanım özelliği bulunan chiller modelleri, işletmelere ek tasarruf sağlar. Doğru model seçimi yapılırken su debisi, sıcaklık aralığı ve çalışma süresi gibi parametreler de göz önünde bulundurulmalıdır.

Uzun vadede enerji tüketimini azaltan ve bakım ihtiyacı düşük olan bir chiller sistemi, toplam işletme maliyetlerini ciddi oranda düşürür. Bu nedenle chiller seçimi yalnızca satın alma fiyatına göre değil, ekstrüzyon soğutma hattının genel verimliliğine katkısına göre yapılmalıdır. Enerji verimliliği yüksek sistemler, hem üretim kalitesini sabit tutar hem de sürdürülebilir üretim hedeflerine katkı sağlar.

ICS Türkiye, ekstrüzyon hatları için güvenilir, yüksek performanslı ve enerji dostu chiller sistemleri sunar. Üretim hattınızın ihtiyaçlarına özel çözümlerle, kesintisiz ve kaliteli üretimi mümkün kılar.

Siz de üretim hattınız için en uygun chiller sistemini öğrenmek ve özel teklif almak isterseniz teklif formunu doldurun. Uzman ekibimiz kısa süre içinde sizinle iletişime geçsin.
