Serbest soğutma (free cooling), dış hava koşullarının uygun olduğu dönemlerde proses akışkanındaki ısının dış ortama aktarılmasıyla kompresör yükünün azaltılmasını sağlayan bir çalışma yöntemidir. Kısmi free cooling modunda kompresör yükü azaltılırken, tam free cooling koşullarında soğutma yükü fanlar ve pompalar üzerinden karşılanabilir.
Sistemin sağlayacağı enerji avantajı, hedef su sıcaklığı, dış hava sıcaklığı, proses yükü, yıllık çalışma süresi ve otomasyon ayarlarına göre değişir. Doğru projelendirilen bir free cooling sistemi, kompresör çalışma saatlerini azaltarak enerji tüketiminin ve işletme maliyetlerinin düşürülmesine katkı sağlayabilir.

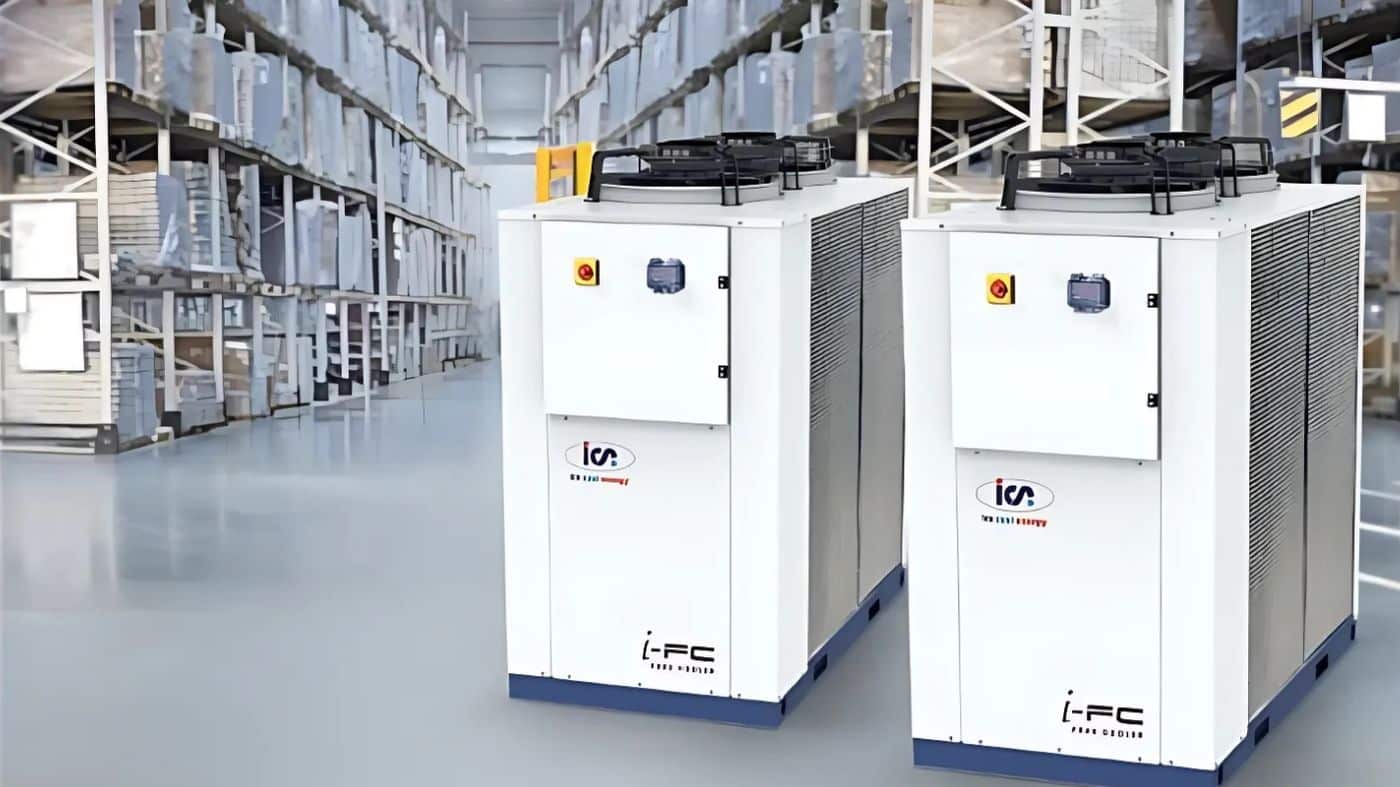

Serbest Soğutma (Free Cooling) Nedir?
Serbest soğutma, dış hava koşullarının uygun olduğu dönemlerde proses akışkanındaki ısının free cooling bataryası veya harici bir modül üzerinden dış ortama aktarılmasıdır. Dış hava soğutma yükünün yalnızca bir bölümünü karşılıyorsa kompresör yükü azaltılır. Soğutma yükünün tamamı karşılanabiliyorsa kompresörler devre dışı kalabilir.
Böylece chiller sisteminin en yüksek elektrik tüketim kalemlerinden biri olan kompresör yükü azaltılır. Ancak fanlar, pompalar ve kontrol ekipmanları çalışmaya devam ettiği için free cooling sıfır enerjili bir soğutma yöntemi değildir.
Free Cooling Çalışma Modları Nelerdir?
Free cooling sistemi, dış hava ve proses koşullarına göre sürekli aynı şekilde çalışmaz. Otomasyon sistemi, dış hava sıcaklığını, proses dönüş suyu sıcaklığını, hedef çıkış sıcaklığını ve anlık soğutma yükünü izleyerek mekanik soğutma, kısmi free cooling ve tam free cooling modları arasında geçiş yapar.
Mekanik Soğutma Modu
Dış hava sıcaklığının proses akışkanını soğutmak için yeterince düşük olmadığı koşullarda, soğutma yükü standart chiller çevrimiyle karşılanır. Bu çalışma modunda kompresörler, kondenser fanları ve sirkülasyon pompaları ihtiyaca göre devrededir.
Özellikle sıcak yaz günlerinde veya düşük çıkış suyu sıcaklığı gerektiren uygulamalarda mekanik soğutma modu daha uzun süre kullanılabilir.
Kısmi Free Cooling Modu
Dış hava sıcaklığı düştüğünde ancak soğutma yükünün tamamını karşılayacak seviyeye henüz ulaşmadığında kısmi free cooling devreye girer. Bu modda proses akışkanı önce free cooling bataryası veya harici free cooling modülü üzerinden ön soğutulur.
Kalan soğutma ihtiyacı chiller kompresörleri tarafından karşılanır. Böylece hedef su sıcaklığı korunurken kompresör yükü ve elektrik tüketimi azaltılır.
Kısmi free cooling, özellikle sonbahar ve ilkbahar gibi geçiş dönemlerinde uzun çalışma süreleri sağlayabilir.
Tam Free Cooling Modu
Dış hava koşulları gerekli soğutma yükünün tamamını karşılayabilecek seviyeye geldiğinde sistem tam free cooling moduna geçer. Bu modda kompresörler devre dışı bırakılır, soğutma işlemi free cooling bataryası veya harici modülün fanları ile sirkülasyon pompaları üzerinden gerçekleştirilir.
Tam free cooling sırasında kompresör tüketimi ortadan kalksa da fanlar, pompalar ve otomasyon ekipmanları çalışmaya devam eder. Bu nedenle free cooling, sıfır enerjiyle soğutma değil, mekanik soğutmaya kıyasla daha düşük enerji tüketen bir çalışma yöntemidir.
Free Cooling Hangi Koşullarda Devreye Girer?
Free cooling için bütün sistemlerde geçerli tek bir dış hava sıcaklığı sınırı bulunmaz. Devreye girme noktası, hedef çıkış suyu sıcaklığına, dönüş suyu sıcaklığına, sistem yüküne, kullanılan ısı değiştiricinin performansına ve otomasyon ayarlarına göre belirlenir.
Çoğu uygulamada dış hava sıcaklığı, proses dönüş suyu sıcaklığından belirli bir kontrol farkı kadar düşük olduğunda kısmi free cooling başlatılabilir. Dış hava daha da düştüğünde, free cooling bölümü proses suyunu hedeflenen çıkış sıcaklığına kadar soğutabiliyorsa sistem tam free cooling moduna geçebilir.
Örneğin daha yüksek su sıcaklığıyla çalışan bir proses, düşük sıcaklık isteyen bir prosese göre daha geniş bir free cooling çalışma aralığına sahip olabilir. Ancak 10 °C gibi tek bir değer, tüm chiller sistemleri için kesin devreye girme sınırı olarak değerlendirilmemelidir.
Free cooling’in devreye alınmasında aşağıdaki değerler birlikte izlenir:
- Dış hava sıcaklığı
- Proses dönüş suyu sıcaklığı
- Hedef çıkış suyu sıcaklığı
- Anlık soğutma yükü
- Batarya veya eşanjör yaklaşım sıcaklığı
- Glikol oranı
- Fan ve pompa kapasitesi
Sistemin kısa aralıklarla mod değiştirmesini önlemek için otomasyonda uygun sıcaklık farkları ve gecikme süreleri tanımlanır. Böylece mekanik, kısmi ve tam free cooling modları arasında daha kararlı geçiş sağlanır.
Free Cooling Sistemi Chiller Ünitesine Nasıl Entegre Edilir?
Free cooling entegrasyonu, tesisin mevcut altyapısına, proses sıcaklıklarına, ihtiyaç duyulan soğutma kapasitesine ve chiller sisteminin yapısına göre projelendirilir. Uygulama, chiller içerisinde yer alan entegre bir free cooling bölümüyle veya chillerden ayrı çalışan harici bir free cooling modülüyle gerçekleştirilebilir.

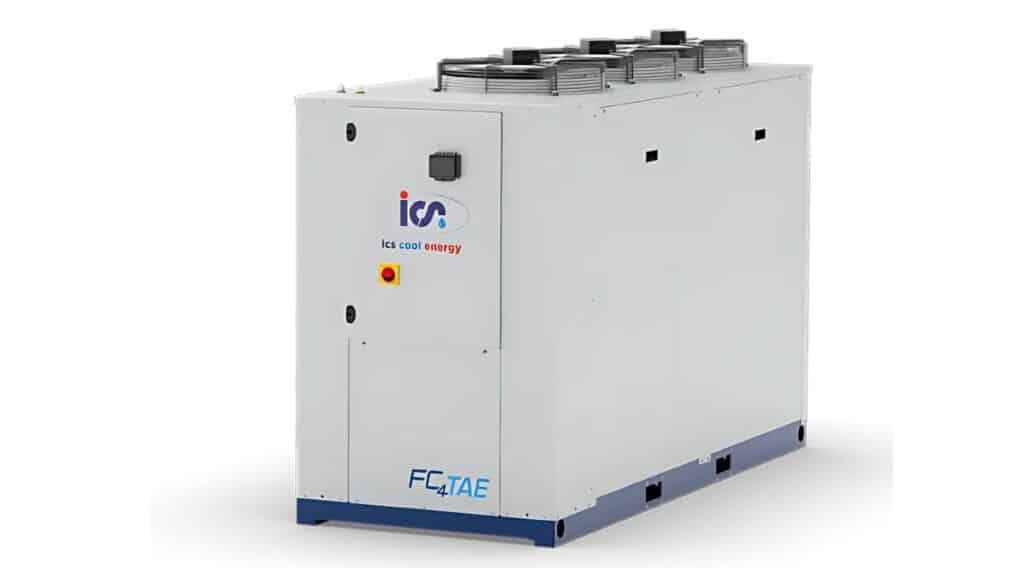

Entegre Free Cooling Sistemi
Entegre sistemlerde free cooling bataryası, chiller ünitesinin bir parçası olarak tasarlanır. Dış hava koşulları uygun olduğunda sistem akışkanı free cooling bataryasına yönlendirilir ve dış hava yardımıyla ön soğutulur veya hedef sıcaklığa ulaştırılır.
Entegre yapı; chiller, batarya, fanlar, kontrol sistemi ve hidrolik ekipmanların birbiriyle uyumlu çalışmasını sağlar. ICS Türkiye’nin ARIES G FC ürününde de free cooling bölümü chiller ünitesiyle birlikte sunulmaktadır.

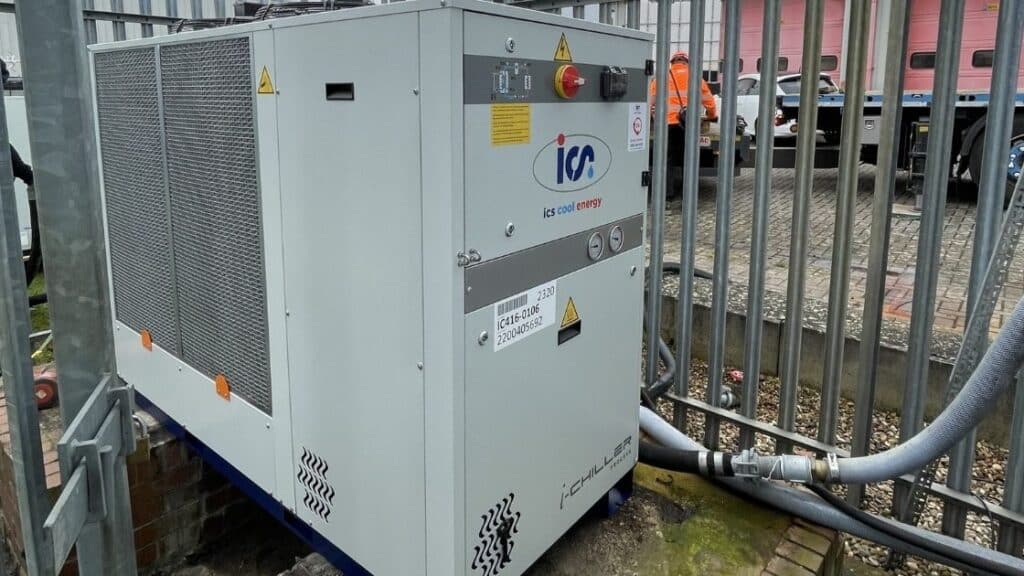

Harici Free Cooling Modülü
Mevcut bir chiller sisteminin enerji performansını geliştirmek veya ihtiyaç duyulan free cooling kapasitesini ayrı bir ekipmanla karşılamak için harici modül kullanılabilir.
Bu yapıda free cooling ekipmanı chillerden ayrı konumlandırılır. Proses akışkanı doğrudan modüle yönlendirilebileceği gibi, dış devre ile proses devresinin ayrılması gereken projelerde ara plakalı eşanjör de kullanılabilir.
İhtiyaca göre free cooling sistemi, ayrı konumlandırılmış yapıda veya ara plakalı eşanjörlü olarak tasarlanabilir.
Her iki entegrasyon yönteminde de sıcaklık sensörleri, pompalar, kontrol vanaları ve otomasyon senaryosu birlikte tasarlanmalıdır. Sistemin yalnızca free cooling ekipmanı eklenerek değil, hidrolik ve otomasyon altyapısıyla bir bütün olarak değerlendirilmesi gerekir.
Hangi İklim Koşullarında Serbest Soğutma Avantajlıdır?
Serbest soğutmanın başarısı, hedeflenen çıkış suyu sıcaklığı ile dış hava sıcaklığı profili arasındaki farka dayanır. Hedef su sıcaklığı yükseldikçe ve dış hava sıcaklığı düştükçe, free cooling penceresi genişler. Türkiye’de Marmara, İç Anadolu ve Doğu Anadolu gibi kışın uzun ve geceleri serin bölgelerde serbest soğutma saatleri yüksektir. Ege iç kesimleri ve Karadeniz’in yüksekleri de gece-gündüz farkları sayesinde ara mevsimlerde avantaj sağlar. Akdeniz ve kıyı Ege gibi ılıman sahil şeritlerinde ise kış ayları ve serin geceler, kompresör yükünü belirgin biçimde azaltmak için fırsat sunar. Bu sayede chiller ünitesi çoğu gün karma modda, soğuk günlerde ise tam serbest soğutmada çalışabilir.
Mikroiklim faktörleri de önemlidir. Kurulum yeri seçimi, chiller ünitesi performansını doğrudan etkiler. Yüksek rakım, rüzgâr alan açık alan yerleşimleri ve şehir ısı adasından uzak tesisler serbest soğutma için daha elverişlidir. Kuru soğutucu ya da free cooling bataryasının yaklaşım sıcaklığına bağlı olarak tam serbest soğutma, dış havanın hedef su sıcaklığının birkaç derece altına indiği durumlarda mümkün hale gelir.
Adyabatik destek kullanıldığında bu eşik daha sıcak havalarda da yakalanabilir. Nem, toz ve polen yükü yüksek bölgelerde batarya yüzeylerinin temizliği ve hava geçişinin korunması, sistem veriminin sürdürülebilmesi açısından önemlidir. Doğru glikol oranı ve donma koruması ile birlikte, otomasyonun dış hava sensörleri üzerinden akıllı mod geçişleri yapması tüm yıl boyunca chiller ünitesi performansını ve tasarrufunu maksimize eder.
Free Cooling Performansını Etkileyen Faktörler
Free cooling sisteminin çalışma süresi ve sağlayacağı enerji tasarrufu yalnızca dış hava sıcaklığına bağlı değildir. Proses koşulları, ekipman seçimi, hidrolik tasarım ve otomasyon ayarları birlikte değerlendirilmelidir. Sistemin performansını etkileyen başlıca faktörler şunlardır:
- Hedef su sıcaklığı: Hedeflenen çıkış suyu sıcaklığı yükseldikçe dış havadan yararlanılabilecek çalışma aralığı genellikle genişler. Çok düşük proses sıcaklıklarında tam free cooling için daha düşük dış hava sıcaklıklarına ihtiyaç duyulur.
- Tesisin çalışma süresi ve yük profili: Yıl boyunca veya gece saatlerinde soğutma ihtiyacı bulunan tesisler free cooling’den daha uzun süre yararlanabilir. Düşük yük koşullarında sistem, soğutma ihtiyacının tamamını daha kolay karşılayabilir.
- Dış hava sıcaklığı profili: Yalnızca yıllık ortalama sıcaklık değil, tesisin çalışma saatlerindeki dış hava değerleri dikkate alınmalıdır. Gece sıcaklıklarının düşük olduğu bölgelerde free cooling çalışma süresi artabilir.
- Free cooling bataryası ve fan performansı: Bataryanın yüzey alanı, hava debisi, fan kapasitesi ve yaklaşım sıcaklığı sistemin sağlayabileceği soğutma kapasitesini etkiler. Toz ve kir birikmesi hava geçişini sınırlandırarak performansı düşürebilir.
- Eşanjör seçimi ve yaklaşım sıcaklığı: Plakalı eşanjör kullanılan uygulamalarda eşanjör kapasitesi ve yaklaşım sıcaklığı önemlidir. Yaklaşım sıcaklığı yükseldikçe hedeflenen su sıcaklığına ulaşmak için daha düşük dış hava sıcaklığı gerekebilir.
- Glikol oranı ve hidrolik tasarım: Glikol konsantrasyonu, boru çapları, pompa kapasitesi, vana seçimi ve sistemdeki basınç kayıpları birlikte değerlendirilmelidir. Yüksek glikol oranı ısı transferini azaltabilir ve pompa tüketimini artırabilir.
- Otomasyon ve sensör ayarları: Mekanik, kısmi ve tam free cooling modları arasındaki geçişlerin doğru ayarlanması gerekir. Dış hava, giriş suyu ve çıkış suyu sensörlerindeki hatalı ölçümler sistemin uygun olmayan zamanlarda mod değiştirmesine yol açabilir.
- Bakım ve işletme koşulları: Fan, pompa, vana, sensör, eşanjör ve batarya gibi bileşenlerin düzenli kontrol edilmesi gerekir. Doğru tasarlanmış bir sistem bile yetersiz bakım veya yanlış işletme nedeniyle beklenen enerji performansına ulaşamayabilir.
Serbest Soğutma Teknolojisinden En Çok Fayda Sağlayan Sektörler
Plastik ve kalıp sektörü, proses suyu sıcaklığının genellikle 10-18°C bandında tutulduğu uygulamalarla serbest soğutmaya çok uygundur. Enjeksiyon, ekstrüzyon ve üflemeli kalıplama hatlarında gece-gündüz sıcaklık farkları sayesinde yılın önemli bölümünde chiller ünitesi kompresörsüz ya da karma modda çalışabilir. Bu durum hem çevrim sürelerinin stabil kalmasını sağlar hem de kompresör çalışma saatleri azaldığı için bakım aralıkları uzar, üretim planları daha öngörülebilir hale gelir.

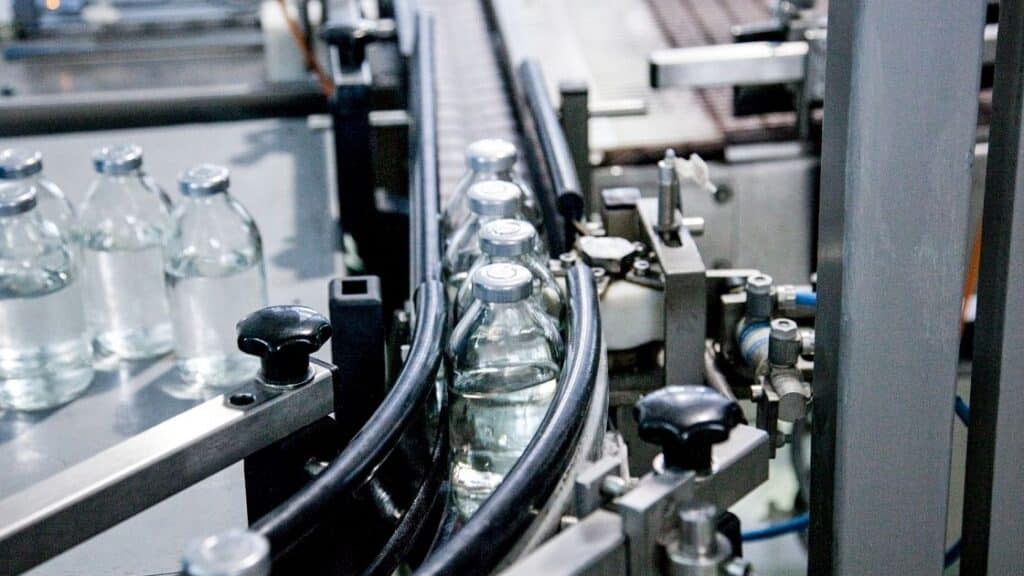

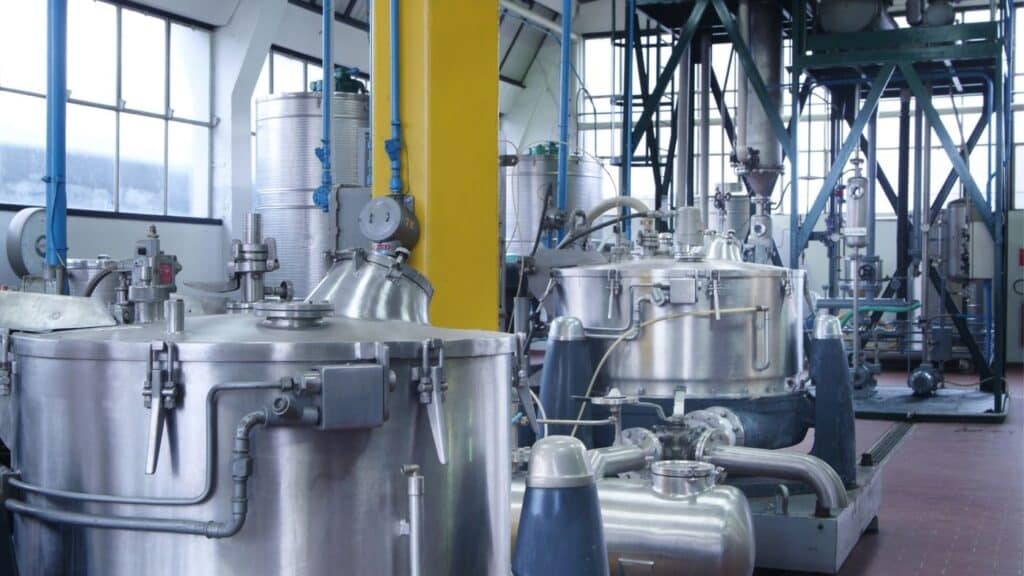

Gıda sektörü, içecek endüstrisi, kimya ve ilaç endüstrisi gibi sürekli üretim yapılan tesislerde su çıkış sıcaklığı hedefleri çoğu süreçte free cooling’e elverişlidir. Pastörizasyon, fermantasyon, reaktör ceket soğutma ve dolum hatlarında chiller ünitesi ile entegre serbest soğutma, enerji maliyetlerini düşürürken ürün kalitesi ve sıcaklık stabilitesini korur. Veri merkezleri, metal işleme, baskı ve kaplama hatları ile test laboratuvarları da free cooling penceresinden yüksek oranda yararlanır.
Free Cooling Her Chiller Sistemi İçin Uygun mudur?
Free cooling önemli bir enerji tasarrufu potansiyeli sunmasına rağmen her tesis ve her proses için aynı ölçüde avantajlı değildir. Sistemin uygunluğu, yıllık çalışma koşulları ve yapılacak ek yatırım birlikte değerlendirilerek belirlenmelidir.
Free cooling özellikle aşağıdaki koşullarda daha avantajlı olabilir:
- Tesisin yıl boyunca soğutma ihtiyacı bulunması
- Prosesin gece ve kış aylarında da çalışması
- Görece yüksek çıkış suyu sıcaklıklarının yeterli olması
- Dış hava sıcaklığının yılın önemli bölümünde proses sıcaklıklarının altında kalması
- Soğutma yükünün uzun süre devam etmesi
- Free cooling ekipmanı için yeterli kurulum alanının bulunması
Buna karşılık yalnızca yaz aylarında çalışan tesislerde, çok düşük su sıcaklığı isteyen proseslerde veya dış hava koşullarının büyük ölçüde sıcak kaldığı bölgelerde geri ödeme süresi daha uzun olabilir.
Mevcut bir chiller sistemine sonradan free cooling eklenmesi de her zaman yalnızca ekipman bağlantısından ibaret değildir. Pompa kapasitesi, boru çapları, basınç kayıpları, kontrol vanaları, eşanjör ihtiyacı ve mevcut otomasyon altyapısı kontrol edilmelidir.
Bu nedenle free cooling yatırımı öncesinde şu sorulara cevap verilmelidir:
- Tesis yılda kaç saat soğutmaya ihtiyaç duyuyor?
- Hedeflenen gidiş ve dönüş suyu sıcaklıkları nedir?
- Yıl içinde kaç saat kısmi veya tam free cooling yapılabilir?
- Fan ve pompaların ek elektrik tüketimi ne olacaktır?
- Mevcut sistem entegrasyon için uygun mudur?
- Yatırımın tahmini geri ödeme süresi nedir?
Bu veriler değerlendirilmeden yalnızca cihaz kapasitesine veya bölgenin ortalama sıcaklığına bakılarak sistem seçimi yapılmamalıdır.
Free Cooling Ne Kadar Tasarruf Sağlar?
Free cooling devreye girdiğinde kompresörler tamamen durur veya daha düşük kapasitede çalışır. Sistemdeki fanlar ve sirkülasyon pompaları çalışmaya devam etse de toplam elektrik tüketimi mekanik soğutmaya göre önemli ölçüde azalabilir.
Enerji tasarrufu basitçe şu şekilde hesaplanabilir:
Enerji tasarrufu = Mekanik soğutma ile free cooling arasındaki güç farkı × Free cooling çalışma süresi
Örneğin mekanik soğutma modunda toplam 35 kW, tam free cooling modunda ise fan ve pompalarla birlikte 8 kW elektrik tüketen bir sistemde güç farkı 27 kW’tır. Sistem 1.000 saat free cooling modunda çalışırsa yaklaşık:
27 kW × 1.000 saat = 27.000 kWh
enerji tasarrufu potansiyeli oluşur.
Gerçek tasarruf oranı; dış hava sıcaklığı, hedef su sıcaklığı, proses yükü, sistemin çalışma süresi ve otomasyon ayarlarına göre değişir. Kısmi free cooling modunda kompresörler çalışmaya devam ettiği için elde edilen tasarruf, tam free cooling moduna göre daha düşük olur.
Bu nedenle yıllık tasarruf değerlendirilirken mekanik, kısmi ve tam free cooling çalışma süreleri birlikte dikkate alınmalıdır.
Yukarıdaki hesaplama yalnızca genel bilgilendirme amacıyla verilmiş örnek bir senaryodur. Gerçek enerji tasarrufu, tesisin çalışma koşulları, proses yükü, hedef su sıcaklığı, dış hava sıcaklığı, sistem kapasitesi, otomasyon ayarları ve yıllık çalışma süresine göre farklılık gösterebilir.
ICS Türkiye’nin Free Cooling Uyumlu Chiller Çözümleri
ICS Türkiye, tesise özel iklim verilerini ve proses hedeflerini analiz ederek free cooling’e uygun mimariyi belirler: kuru soğutucu entegrasyonu, free cooling bataryası, plakalı eşanjör ve akıllı vana/pompa kontrolü tek bir sistem mantığında kurgulanır. Bu yaklaşım sayesinde mevcut chiller ünitesi ile yeni ekipmanların birlikte çalıştığı, sezona göre mod değiştiren bir yapı elde edilir. Gerektiğinde kiralık chiller ile geçici kapasite desteği sağlanarak devreye alma veya bakım dönemlerinde kesintisiz üretim korunur, böylece chiller ünitesi performansı ve enerji verimliliği sezondan sezona stabil kalır.
Markanın saha deneyimi, otomasyon eşiklerinin doğru ayarlanması ve uzaktan izleme ile desteklenir. Bu sayede operatörler, dış hava sıcaklığına bağlı mod geçişlerini anlık görür, hedef su sıcaklığı sapmalarını hızlıca düzeltir ve chiller ünitesi maksimum free cooling saatinde çalışacak şekilde yönetilir.
ICS Türkiye’nin danışmanlık ve bakım hizmetleri, verim kaybı, kirlenme ve donma risklerine karşı periyodik kontroller içerir. Böylece sistem, tüm yıl boyunca serbest soğutma avantajını korur ve enerji maliyetlerinde öngörülebilir tasarruf üretir.
