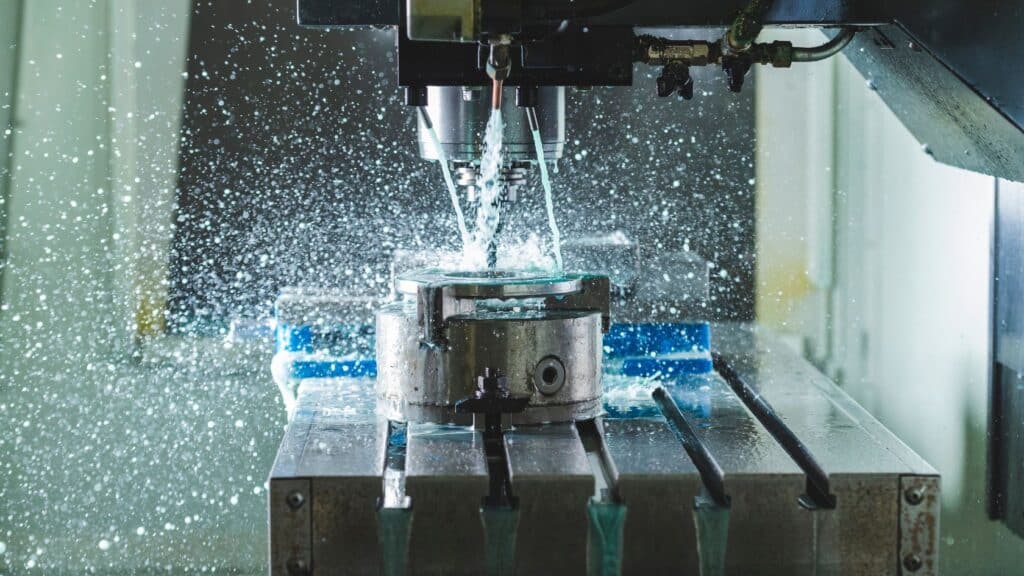

CNC tezgahlarında uzun süreli üretim sırasında parçaların ölçülerinde küçük sapmalar görülebilir. Program, takım ve işleme parametreleri değiştirilmediği halde vardiyanın başında üretilen parçayla birkaç saat sonra üretilen parça arasında ölçü farkı oluşmasının nedenlerinden biri sıcaklık değişimidir.
Spindle, rulmanlar, servo motorlar, vidalı miller, kesme bölgesi ve hidrolik sistem çalışma sırasında ısı üretir. Kesme sırasında ortaya çıkan ısının bir bölümü talaşla uzaklaşırken bir bölümü takıma, iş parçasına ve kesme sıvısına aktarılır. Üretim devam ettikçe bu bileşenlerin sıcaklığı aynı seviyede kalmaz.
Metal parçaların sıcaklığı değiştiğinde boyutlarında da değişim meydana gelir. CNC tezgahlarında bu değişim mikrometre seviyesinde olsa bile dar toleranslarla çalışan proseslerde ölçü sonuçlarını etkileyebilir.
CNC tezgahlarında ısıl genleşme tamamen ortadan kaldırılması gereken bir durumdan çok, kontrol altında tutulması gereken bir termal davranıştır. Burada temel amaç tezgahı mümkün olduğunca soğuk çalıştırmak değildir. Üretim boyunca sıcaklık değişimlerini sınırlandırmak ve tezgahın daha kararlı termal koşullarda çalışmasını sağlamaktır.
Bu nedenle soğutma sistemi yalnızca takım ömrünü veya talaş kaldırmayı destekleyen bir yardımcı sistem olarak değerlendirilmemelidir. Kesme sıvısının, spindle soğutma devresinin veya hidrolik yağın sıcaklığının kontrol edilmesi, tezgahın termal davranışının yönetilmesine de yardımcı olur.
CNC Tezgahlarında Isıl Genleşme Neden Oluşur?
CNC tezgahlarında ısıl genleşme, üretim sırasında makine bileşenlerinin ve proses sıvılarının sıcaklığının değişmesiyle oluşur. Spindle motoru, rulmanlar, servo motorlar, vidalı miller ve kesme işlemi sırasında ortaya çıkan ısı zamanla makinenin farklı bölgelerine yayılır.
Kesme sırasında oluşan ısının bir bölümü takım ve iş parçasına, bir bölümü de kesme sıvısına aktarılır. Kesme sıvısı ve hidrolik yağ üretim boyunca ısındıkça tezgahın termal dengesi de değişebilir.
Bu sıcaklık değişimleri metal bileşenlerde küçük boyutsal değişimlere neden olur. Dar toleranslarla çalışan CNC tezgahlarında bu değişimler zamanla ölçü sapması olarak görülebilir.
Bu nedenle CNC tezgahlarında ısıl genleşme, tek bir parçanın ısınmasından değil, makine ve proses içerisindeki toplam ısı yükünün zamanla değişmesinden kaynaklanır.

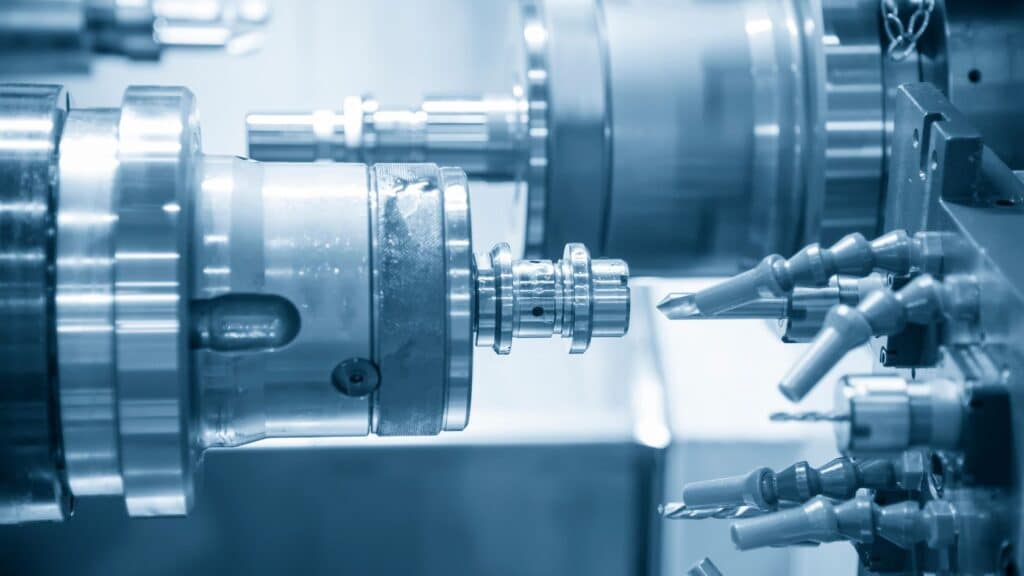

Isıl Genleşme İşleme Hassasiyetini ve Parça Ölçülerini Nasıl Etkiler?
Sıcaklık değiştiğinde spindle, vidalı mil, takım ve iş parçası gibi metal bileşenlerin boyutlarında küçük değişimler oluşabilir. Bu değişimler takımın iş parçasına göre gerçek konumunu etkileyerek ölçü sapmasına neden olabilir.
Spindle bölgesindeki ısınma özellikle delik derinliği, kanal derinliği ve yüzey işleme gibi operasyonlarda sonuçlara yansıyabilir. Doğrusal eksenlerdeki sıcaklık değişimleri ise delik merkezleri, cep ölçüleri ve işlenen yüzeylerin konumlarında fark oluşturabilir.
Bu etki genellikle üretim süresi uzadıkça daha belirgin hale gelir. Tezgah soğukken üretilen parçalar ile birkaç saat çalışan tezgahın ürettiği parçalar aynı program kullanılmasına rağmen farklı ölçüler verebilir.
Ölçü sapmasının çalışma süresi ve sıcaklık artışıyla birlikte ilerlemesi, termal etkinin araştırılması gerektiğini gösterir. Bu nedenle CNC tezgahlarında sıcaklık kararlılığı, uzun süreli üretimde ölçü hassasiyetinin korunmasına doğrudan katkı sağlar.
CNC Tezgahlarında Isı Hangi Noktalarda Oluşur?
Soğutma sistemi belirlenmeden önce ısının hangi noktada oluştuğu anlaşılmalıdır. CNC tezgahlarında başlıca ısı kaynakları şunlardır:
- Spindle ve rulmanlar: Yüksek devir ve uzun çalışma süreleri spindle bölgesinde sıcaklık artışına neden olabilir.
- Kesme bölgesi: Takım ile iş parçası arasındaki temas sırasında oluşan ısı, işleme koşullarına bağlı olarak artar.
- Kesme sıvısı: İşleme sırasında aldığı ısıyı tanka taşıyan kesme sıvısının sıcaklığı üretim devam ettikçe yükselebilir.
- Hidrolik sistem: Pompa çalışması ve basınç kayıpları hidrolik yağın ısınmasına neden olabilir.
- Servo motorlar ve vidalı miller: Sürekli ve hızlı eksen hareketleri bu bileşenlerde sıcaklık artışı oluşturabilir.
Isı kaynağının doğru belirlenmesi, hangi devrenin soğutulması gerektiğini de ortaya koyar. Kesme sıvısı, spindle devresi veya hidrolik yağ için uygulanacak sıcaklık kontrolü aynı şekilde planlanmamalıdır.

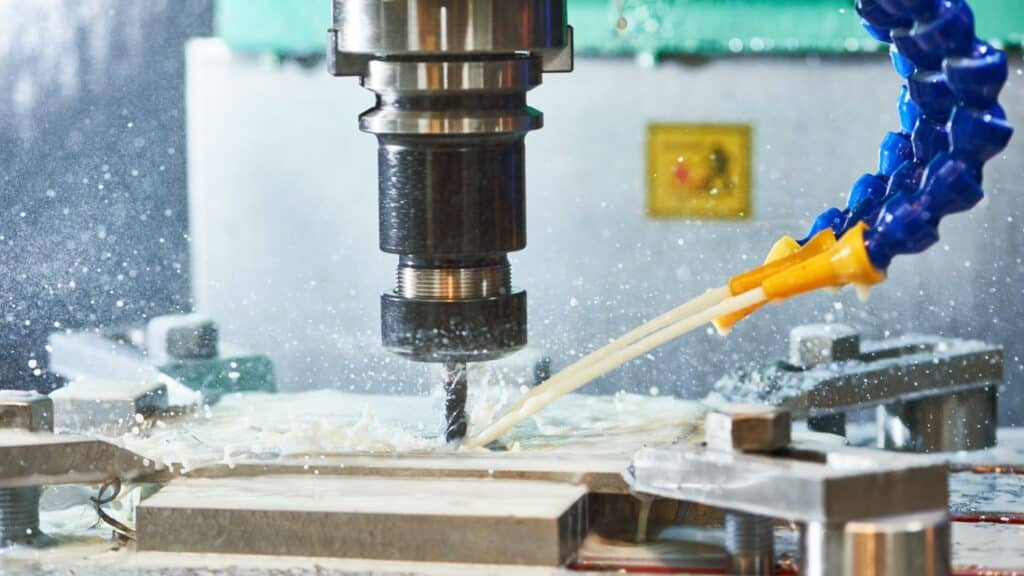

Kesme Sıvısı ve Hidrolik Yağ Sıcaklığı Neden Kararlı Tutulmalıdır?
Kesme sıvısı, işleme sırasında oluşan ısının bir bölümünü taşır. Sıvı sıcaklığı üretim boyunca sürekli yükselirse ilk parçalar ile daha sonraki parçalar farklı termal koşullarda işlenir. Bu durum özellikle uzun süreli ve dar toleranslı üretimlerde ölçü kararlılığını etkileyebilir.
Bu nedenle amaç kesme sıvısını mümkün olduğunca soğutmak değil, sıcaklığını belirlenen çalışma aralığında tutmaktır. Tank sıcaklığı sürekli yükseliyorsa ısı yükü, sirkülasyon debisi ve mevcut soğutma kapasitesi birlikte değerlendirilmelidir.
CNC tezgahındaki sıcaklık yönetimi yalnızca kesme sıvısıyla sınırlı değildir. Hidrolik sistem bulunan makinelerde yağ sıcaklığındaki artış da tezgahın termal davranışını etkileyebilir. Yağın ısınması viskoziteyi değiştirirken, sistem içinde dolaşan sıcak yağ makinenin farklı bileşenlerine de ısı taşır.
Bu nedenle kesme sıvısı, hidrolik yağ ve varsa spindle soğutma devresindeki sıcaklık değişimleri ayrı ayrı takip edilmelidir. Tek bir anlık ölçüm yerine, üretim süresince sıcaklığın nasıl değiştiği izlenmelidir.
CNC Tezgahlarında Isıl Genleşmeyi Azaltmak İçin Sıcaklık Nasıl Kontrol Edilir?
CNC tezgahlarında sıcaklık kontrolüne, ısının hangi devrede biriktiğini belirleyerek başlanmalıdır. Kesme sıvısının sıcaklığı üretim boyunca yükseliyorsa tank ve sirkülasyon hattı incelenir. Spindle soğutma devresinde sıcaklık artışı görülüyorsa sıvı debisi ve sistemin ısı uzaklaştırma kapasitesi kontrol edilir. Hidrolik yağın sürekli ısınması durumunda ise yağ devresindeki ısı yükü değerlendirilir.
Soğutma sisteminin yeterli çalışabilmesi için yalnızca cihaz kapasitesi değil, sıvının sistem içerisinde doğru şekilde dolaşması da gerekir. Yetersiz pompa debisi, kirlenmiş filtreler veya yüksek basınç kayıpları, soğutulan sıvının gerekli noktaya yeterli miktarda ulaşmasını engelleyebilir. Bu durumda soğutma cihazı yeterli kapasiteye sahip olsa bile sıcaklık istenen aralıkta tutulamayabilir.
Soğutma kapasitesi belirlenirken sadece tank hacmine bakmak da doğru değildir. Spindle gücü, talaş kaldırma miktarı, çalışma süresi, pompaların oluşturduğu ısı ve ortam sıcaklığı CNC tezgahının gerçek soğutma ihtiyacını değiştirir. Bu nedenle sistem, üretim sırasında oluşan toplam ısı yükünü karşılayabilecek şekilde planlanmalıdır.
CNC tezgahlarında sıcaklığın kontrol altında tutulması için kesme sıvısı devreleri, spindle soğutma sistemleri ve uygulamaya göre farklı proses soğutma çözümleri kullanılabilir. Bu yöntemlerin çalışma yapısı ve kullanım alanları hakkında daha ayrıntılı bilgi için CNC soğutma sistemleri içeriğimizi inceleyebilirsiniz.
Isıl Genleşmenin Kontrolünde Chiller Ne Sağlar?
Chiller sisteminin CNC tezgahındaki görevi makinenin tamamını doğrudan soğutmak değildir. Chiller, sıvı devresindeki ısıyı uzaklaştırarak kesme sıvısının, spindle soğutma sıvısının veya uygulamaya bağlı olarak başka bir proses sıvısının belirlenen sıcaklık aralığında tutulmasına yardımcı olur.
Kesme sıvısı tankı üretim sırasında sürekli ısınıyorsa sıvı chiller destekli bir soğutma devresinden geçirilerek biriken ısı sistemden uzaklaştırılabilir.
Bu sayede sıvının vardiya boyunca sürekli sıcaklık kazanması sınırlandırılır. İlk üretim saatleriyle sonraki saatler arasındaki sıcaklık farkının azaltılması, tezgahın daha kararlı termal koşullarda çalışmasına yardımcı olabilir.
Spindle için ayrı soğutma devresi bulunan CNC tezgahlarında ise chiller spindle bölgesindeki ısıyı taşıyan sıvının sıcaklığını kontrol etmek için kullanılabilir. Böyle bir sistemde hedef en düşük sıvı sıcaklığı değildir. Makine üreticisinin belirlediği sıcaklık aralığını korumaktır.
Chiller kapasitesi yalnızca tank hacmine göre seçilmemelidir. Gerçek soğutma ihtiyacını belirleyen temel unsur prosese sürekli giren ısı miktarıdır.
Değerlendirme yapılırken çalışma süresi, proses sıvısının başlangıç sıcaklığı, hedef sıcaklık, ortam sıcaklığı, sıvı debisi ve üretim yükü dikkate alınmalıdır.
Örneğin aralıklı çalışan bir CNC tezgahıyla üç vardiya yüksek talaş kaldırma yapan bir tezgah aynı sıvı tankına sahip olsa bile aynı chiller kapasitesine ihtiyaç duymayabilir.
Hava soğutmalı chiller kullanıldığında cihazın bulunduğu ortam koşulları da hesaba katılmalıdır. Fabrika içerisinde sıcaklığın yükseldiği dönemlerde cihazın sağlayabileceği gerçek soğutma kapasitesi nominal katalog değerinden farklı olabilir.
Chiller ile proses arasında yeterli sıvı dolaşımı sağlanması da gerekir. Pompa debisi düşükse veya filtreler tıkalıysa chiller gerekli soğutmayı üretiyor olsa bile bu kapasite CNC tezgahındaki ilgili noktaya yeterli hızla taşınamaz.
Bu nedenle CNC tezgahlarında ısıl genleşme açısından chiller tek başına çözüm olarak değerlendirilmemelidir. Sıcaklık takibi, doğru sirkülasyon, gerçek ısı yükünün belirlenmesi ve uygun soğutma kapasitesi birlikte ele alınmalıdır.
Böyle bir yaklaşım, kesme sıvısını veya spindle devresini gereğinden fazla soğutmak yerine üretim boyunca daha kararlı sıcaklık koşulları oluşturmayı hedefler. Bu da uzun süreli CNC üretiminde sıcaklık değişiminden kaynaklanan ölçü sapmalarının azaltılmasına yardımcı olur.
