Hava soğutmalı chiller, proses veya iklimlendirme sistemlerinde kullanılan suyu soğutur ve sistemden aldığı ısıyı kondenser fanları aracılığıyla dış ortam havasına atar.
Soğutma kulesine ve ayrı bir kondenser suyu devresine ihtiyaç duymaması, kurulumu ve işletmesini birçok uygulamada daha pratik hale getirir.
Sistem, kompresör, evaporatör, hava soğutmalı kondenser ve genleşme elemanı arasında dolaşan soğutucu akışkanın oluşturduğu çevrim ile çalışır. Endüstriyel üretim tesislerinden gıda, plastik, kimya ve otomotiv uygulamalarına kadar farklı alanlarda proses sıcaklığının kontrol edilmesi amacıyla kullanılabilir.
Hava Soğutmalı Chiller Nedir?
Hava soğutmalı chiller, bir proses veya tesiste dolaşan suyun ya da uygun ısı transfer akışkanının sıcaklığını düşürmek için kullanılan mekanik soğutma sistemidir. Sistemin aldığı ısı, hava soğutmalı kondenser üzerinden dış ortama aktarılır.
Su soğutmalı chillerlerde kondenser tarafında su devresi ve çoğu projede soğutma kulesi bulunur. Hava soğutmalı chillerlerde ise kondenser ısısı fanların oluşturduğu hava akışı ile dışarı atılır. Bu nedenle ayrı bir soğutma kulesi ve kondenser suyu devresi gerekmez.
Hava Soğutmalı Chiller Çalışma Prensibi
Hava soğutmalı chillerde soğutma, soğutucu akışkanın kapalı bir çevrim içinde dolaşmasıyla gerçekleşir. Çevrim temel olarak şu şekilde ilerler:
- Evaporatörde su soğutulur. Prosesten dönen su evaporatöre girer. Soğutucu akışkan sudan ısı çeker ve buharlaşır. Isısını kaybeden su daha düşük sıcaklıkta prosese geri gönderilir.
- Soğutucu akışkan kompresöre gider. Evaporatörden çıkan düşük basınçlı soğutucu akışkan buharı kompresöre alınır. Kompresör akışkanın basıncını ve sıcaklığını yükseltir.
- Isı kondenserde dışarı atılır. Sıcak ve yüksek basınçlı soğutucu akışkan kondensere ulaşır. Fanların serpantin üzerinden geçirdiği dış ortam havası ısıyı uzaklaştırır. Soğutucu akışkan bu sırada yoğuşarak sıvı hale gelir.
- Basınç genleşme valfinde düşürülür. Sıvı haldeki soğutucu akışkan genleşme valfinden geçerken basıncı ve sıcaklığı düşer.
- Çevrim tekrar başlar. Düşük sıcaklıktaki soğutucu akışkan yeniden evaporatöre girer ve proses suyundan ısı almaya devam eder.
Bu çevrim sürekli tekrar eder. Prosesten alınan ısı dış ortam havasına aktarılırken soğutulan su yeniden sisteme gönderilir.
Hava Soğutmalı Chillerin Temel Bileşenleri
Hava soğutmalı chillerde soğutma çevrimi birkaç ana ekipmanın birlikte çalışmasıyla gerçekleşir. Her bileşenin sistem içinde farklı bir görevi vardır.
Bileşen | Görevi |
Kompresör | Soğutucu akışkanın basıncını yükseltir ve çevrim içinde dolaşmasını sağlar. |
Evaporatör | Proses suyundaki ısının soğutucu akışkana aktarıldığı bölümdür. |
Hava soğutmalı kondenser | Soğutucu akışkanın taşıdığı ısıyı dış ortam havasına aktarır. |
Kondenser fanları | Serpantin üzerinden hava geçirerek kondenserdeki ısının dışarı atılmasını sağlar. |
Genleşme valfi | Soğutucu akışkanın basıncını düşürerek evaporatöre uygun şartlarda girmesini sağlar. |
Kontrol sistemi | Sıcaklık, basınç ve çalışma durumunu izler. Cihazın kapasite kontrolünü ve güvenli çalışmasını yönetir. |
Hava Soğutmalı Chiller Avantajları
Hava soğutmalı chillerlerin başlıca avantajları, kondenser tarafındaki daha sade sistem yapısı ve su kullanımının azalmasıyla ilgilidir. Öne çıkan avantajlar şunlardır:
- Soğutma kulesi gerektirmez: Kondenserdeki ısı doğrudan dış ortam havasına atıldığı için soğutma kulesine ihtiyaç duyulmaz.
- Kurulum altyapısı daha sade olabilir: Kondenser suyu pompası, soğutma kulesi ve bu ekipmanlara ait borulama sistemi bulunmaz. Bu durum bazı projelerde kurulumu kolaylaştırır.
- Kondenser tarafındaki su tüketimini azaltır: Soğutma kulesi olmadığı için buharlaşma ve kule tahliyesinden kaynaklanan sürekli su tüketimi oluşmaz.
- Su şartlandırma ihtiyacı azalır: Kondenser suyu devresi bulunmadığı için bu devreye bağlı kimyasal şartlandırma, kule temizliği ve kireç kontrolü gibi işler ortadan kalkar.
- Değişken yüklerde kapasite kontrolü yapılabilir: Cihazın tasarımına bağlı olarak fan hızı, kompresör kapasitesi ve kontrol sistemi çalışma yüküne göre ayarlanabilir.
- Dış ortam kurulumuna uygundur: Yeterli hava akışı ve servis boşluğu sağlandığında çatı, tesis çevresi veya açık teknik alanlarda konumlandırılabilir.
Hava Soğutmalı Chiller Dezavantajları
Hava soğutmalı chillerlerin çalışma şartları dış ortam sıcaklığıyla doğrudan ilişkilidir. Kondenser ısısını dış havaya attığı için özellikle yaz aylarında ve yüksek ortam sıcaklıklarında kondenser tarafındaki çalışma koşulları ağırlaşabilir. Bu durum cihazın kapasitesini ve enerji tüketimini etkileyebilir.
Kurulum alanı da sistem performansı üzerinde etkilidir. Fanların yeterli miktarda hava çekebilmesi ve kondenserden çıkan sıcak havanın tekrar cihaza dönmemesi gerekir. Bu nedenle cihaz çevresindeki boşluklar, hava giriş ve çıkış yönleri proje aşamasında dikkate alınmalıdır.
Fanların çalışması belirli bir ses seviyesi oluşturur. Sanayi tesislerinde bu durum çoğu zaman yönetilebilir olsa da konutlara, ofislere veya sessiz çalışma gerektiren alanlara yakın kurulumlarda cihazın ses verileri kontrol edilmelidir.
Hava soğutmalı sistemler her proje için en düşük enerji tüketimini sağlayan seçenek olmayabilir. Yüksek kapasiteli ve uzun süre çalışan tesislerde hava soğutmalı ve su soğutmalı chiller seçeneklerinin yıllık enerji tüketimi, bakım ihtiyacı ve işletme şartları birlikte karşılaştırılmalıdır.
İki sistem arasındaki teknik ve işletme farklarını daha ayrıntılı incelemek için hava soğutmalı ve su soğutmalı chiller karşılaştırması yazımıza göz atabilirsiniz.
Hava Soğutmalı Chiller Kullanım Alanları
Hava soğutmalı chillerler, proses sırasında oluşan ısının uzaklaştırılması veya belirli bir su sıcaklığının korunması gereken farklı üretim alanlarında kullanılabilir. Uygulama şekli sektörün üretim prosesine, ihtiyaç duyulan soğutma kapasitesine ve çalışma sıcaklığına göre değişir.
Gıda Sektöründe Hava Soğutmalı Chillerler
Gıda üretiminde sıcaklık, ürünün yapısını ve üretim sürecini doğrudan etkiler. Süt ürünleri, içecekler, soslar ve benzeri sıcaklığa duyarlı ürünlerde proses sıcaklığının belirlenen aralıkta tutulması gerekir. Üretim sırasında yaşanan sıcaklık dalgalanmaları ürün kalitesinde farklılıklara ve proses süresinin uzamasına neden olabilir.
Hava soğutmalı chillerler ceketli tanklara, eşanjörlere, boru hatlarına ve karıştırma ekipmanlarına soğutulmuş su sağlayabilir. Böylece ekipmanlarda oluşan ısı uzaklaştırılır ve proses sıcaklığı istenen aralıkta tutulabilir.
Gıda tesislerinde kullanılacak chiller seçilirken kapasitenin yanında üretim alanının çalışma şartları ve temizlik gereksinimleri de hesaba katılır. Chiller doğrudan ürün güvenliğini sağlamaz. Görevi, üretim sürecinin ihtiyaç duyduğu soğutulmuş suyu uygun sıcaklıkta sağlamaktır.
Kullanım Alanları
- Üretim Süreçleri: Gıda işleme tesislerinde sıcaklığa duyarlı üretim adımlarında soğutulmuş su kullanılabilir. Süt ve süt ürünleri, içecekler, soslar ve benzeri ürünlerde ihtiyaç duyulan su sıcaklığı yapılan prosese göre değişir.
- Depolama: Hava soğutmalı chillerler, soğutmalı depolarda ürünlerin raf ömrünü artırmak ve bozulmayı önlemek için ideal bir çözüm sunar. Bu sistemler, özellikle meyve, sebze ve süt ürünleri gibi hassas ürünlerin güvenle korunmasını sağlar.
Avantajları
Bu sistemlerin gıda sektöründeki başlıca avantajları arasında şunlar yer alır:
- Gıda güvenliği standartlarına uyum.
- Ürünlerin raf ömrünü uzatarak işletmelere maliyet avantajı sağlama.
- Sıcaklık değişimlerini minimize ederek ürün kalitesini koruma.
İlaç Sektöründe Hava Soğutmalı Chillerler
İlaç sektöründe, üretim süreçlerinin tamamında sıcaklık kontrolü büyük önem taşır. Hem ilaçların etkili ve güvenli bir şekilde üretilmesi hem de depolanması, sıkı sıcaklık kontrolü gerektirir. Bu sistemler, ilaç sektöründe kullanılan en güvenilir teknolojilerden biridir.
İlaç üretimi ve araştırma süreçlerinde sıcaklık kontrolü, kaliteyi ve etkinliği korumanın temel taşıdır. Yeni bir ilacın formülasyonu veya seri üretimi sırasında, hassas sıcaklık ve nem kontrolü sağlanmazsa ürünlerin kalitesinde ciddi sorunlar yaşanabilir. İlaç endüstrisinde doğru sıcaklık yönetimi, yalnızca üretim süreçlerinin verimliliğini değil, aynı zamanda yasal gerekliliklere uyumu ve hasta güvenliğini de doğrudan etkiler. Araştırma süreçlerinden tam ölçekli üretime kadar her aşamada doğru sıcaklık ve nem yönetimi, hem operasyonel hem de çevresel sürdürülebilirlik için önemlidir.
Kullanım Alanları
- Üretim Süreçleri: İlaç üretiminde kullanılan kimyasal bileşenlerin stabilitesini sağlamak için hassas sıcaklık kontrolü şarttır. Soğutma sistemleri, üretim hatlarında ideal sıcaklığı sağlar ve kaliteyi korur.
- Depolama ve Dağıtım: Aşılar, biyoteknolojik ürünler ve sıcaklığa duyarlı ilaçlar, özel soğutma gerektirir. Hava soğutmalı chillerler, bu ürünlerin depolanmasında optimum sıcaklık koşullarını sunar.
- Laboratuvar ve Araştırma Ortamları: AR-GE laboratuvarlarında kullanılan cihazların ve malzemelerin belirli bir sıcaklıkta tutulması, chillerler sayesinde mümkün olur.
Avantajları
- İlaçların stabilitesini ve etkinliğini korur.
- Sıcaklığa duyarlı ürünlerin bozulmasını önler.
- Proses sıcaklığının belirlenen aralıkta tutulmasına yardımcı olur.

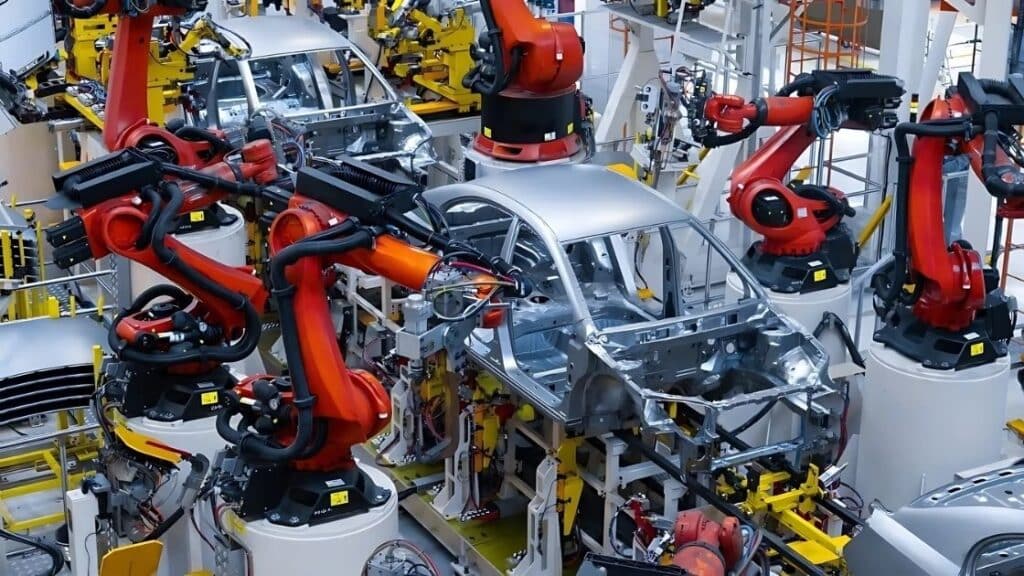

Otomotiv Sektöründe Hava Soğutmalı Chillerler
Otomotiv sektöründe hava soğutmalı chillerler üretim süreçlerinde sıcaklık kontrolünü optimize ederek ekipmanların aşırı ısınmasını önler ve üretim sürekliliğini sağlar. Motor ve bileşen testlerinden elektrikli araç batarya sıcaklık yönetimine kadar geniş bir alanda kullanılan bu sistemler, ürün kalitesini artırırken enerji tasarrufu ve çevresel sürdürülebilirlik hedeflerine de katkıda bulunur. Enerji verimli çözümler, hem maliyetleri düşürür hem de çevre dostu üretim süreçlerini destekler.
Kullanım Alanları
- Üretim Hatları: Hava soğutmalı chillerler, motor, şanzıman ve diğer kritik otomotiv parçalarının üretimi sırasında ideal sıcaklık kontrolü sağlayarak, bu parçaların doğru şekilde işlenmesine ve üretim sürekliliğine katkıda bulunur.
- Test Laboratuvarları: Araçların dayanıklılık ve güvenlik testlerinde, sıcaklık kontrolü hava soğutmalı chillerler ile sağlanır.
- Boya ve Kaplama: Boya ve kaplama işlemlerinde, sıcaklık dengesi yüzey kalitesini ve dayanıklılığı doğrudan etkiler.
Avantajları
- Üretim hatlarında ekipmanların aşırı ısınmasını önler.
- Test süreçlerinde stabil koşullar sunarak ürün geliştirme süreçlerini iyileştirir.
- Boya ve kaplama işlemlerinde yüksek kalite standardı sağlar.
Diğer Sektörlerde Kullanımı
Hava soğutmalı chillerlerin kullanımı yalnızca belirli sektörlerle sınırlı değildir. Plastik, içecek, kimya ve eğlence gibi farklı endüstrilerde yaygın olarak kullanılmaktadır. Bu sistemler, özellikle sıcaklık kontrolünün kritik olduğu üretim süreçlerinde yüksek verimlilik sunar.
- Plastik Endüstrisi: Kalıp soğutma ve plastik şekillendirme süreçlerinde sıcaklık kontrolü sağlamak için kullanılır. Bu, ürünlerin boyutsal stabilitesini ve yüzey kalitesini artırır.

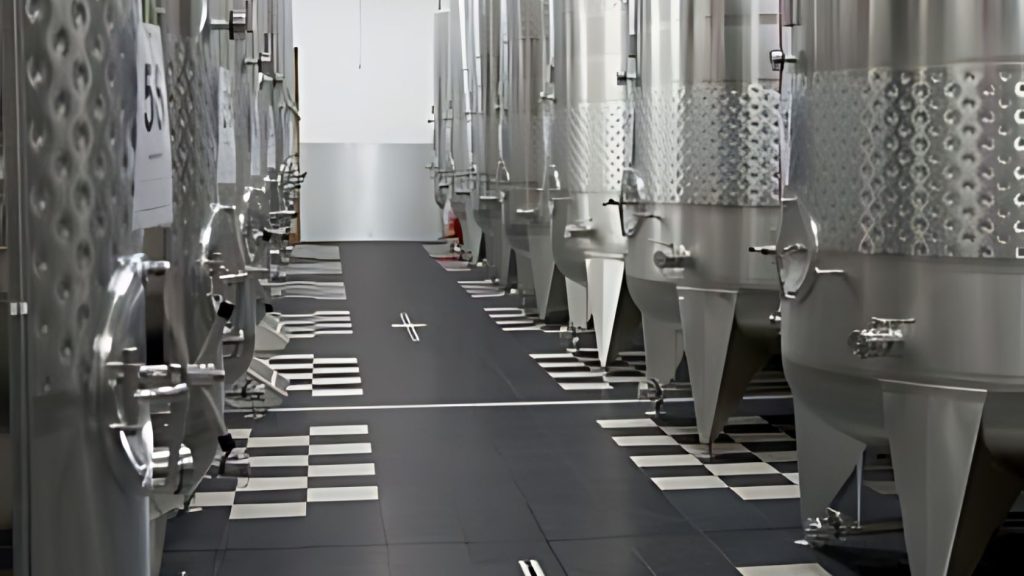

- İçecek Endüstrisi: Şişeleme ve paketleme süreçlerinde sıvıların doğru sıcaklıkta tutulmasını sağlar. Ayrıca, fermente içeceklerin üretiminde hassas sıcaklık yönetimi sunar.
- Kimya Endüstrisi: Reaktörlerde gerçekleşen kimyasal reaksiyonların kontrollü sıcaklık koşullarında gerçekleşmesini destekler. Bu, hem güvenliği hem de ürün kalitesini artırır.
- Eğlence Sektörü: Temalı parklar, buz pistleri ve kapalı etkinlik alanları gibi yerlerde konforlu ortam sıcaklığı sağlamak için kullanılır.
Hava Soğutmalı Chiller Seçerken Nelere Dikkat Edilmeli?
Hava soğutmalı chiller seçimi yalnızca cihaz kapasitesine göre yapılmamalıdır. Prosesin ihtiyaç duyduğu su sıcaklığı, dış ortam koşulları, çalışma süresi ve cihazın kurulacağı alan birlikte değerlendirilmelidir.
- Soğutma kapasitesi: Chiller kapasitesi prosesin gerçek ısı yüküne göre belirlenmelidir. Debi, suyun giriş ve çıkış sıcaklığı, eş zamanlı çalışan ekipmanlar ve çalışma süresi kapasite hesabında dikkate alınmalıdır.
- İstenen su sıcaklığı: Prosesin ihtiyaç duyduğu su giriş ve çıkış sıcaklıkları cihazın kapasitesini ve çalışma aralığını etkiler. Standart proses soğutması ile düşük sıcaklık gerektiren uygulamalar aynı cihaz seçimiyle değerlendirilmemelidir.
- Dış ortam koşulları: Hava soğutmalı kondenserin performansı dış hava sıcaklığından etkilenir. Projenin yaz tasarım sıcaklığı, tesisin rakımı ve kondenser serpantinlerinin çalışacağı ortam cihaz seçiminde hesaba katılmalıdır.
- Enerji performansı: Cihazları yalnızca nominal kapasite üzerinden karşılaştırmak doğru sonuç vermez. COP veya EER değerlerinin yanında cihazın yıl boyunca hangi yüklerde çalışacağına da bakmak gerekir.
- Kurulum alanı ve hava akışı: Cihaz çevresinde üreticinin belirttiği servis ve hava geçiş mesafeleri bırakılmalıdır. Kondenserden çıkan sıcak havanın yeniden hava emişine dönmesi performansı düşürebileceği için cihazın yerleşimi buna göre planlanmalıdır.
- Ses seviyesi: Fanlar ve kompresörler çalışma sırasında ses oluşturur. Cihaz yerleşim alanına, çevredeki yapılara ve tesisin çalışma saatlerine göre ses basınç değerleri kontrol edilmelidir.
- Kontrol özellikleri: Su çıkış sıcaklığının kontrol hassasiyeti, kapasite kademeleri, uzaktan izleme ve tesis otomasyonuna bağlantı seçenekleri uygulamaya göre değerlendirilmelidir.
- Servis ve bakım erişimi: Kompresör, fan, elektrik panosu ve kondenser yüzeylerine bakım sırasında rahatça ulaşılabilmesi gerekir. Servis desteği ve yedek parça erişimi de cihaz seçiminin bir parçasıdır.
Hava Soğutmalı Chiller Fiyatları Neye Göre Değişir?
Hava soğutmalı chiller fiyatları cihazın kapasitesine ve kullanılacağı projeye göre değişir. Kompresör tipi, istenen su sıcaklığı, dış ortam koşulları, kontrol seçenekleri ve cihazda kullanılacak ek donanımlar fiyat üzerinde etkili olur. Bu nedenle hava soğutmalı chillerler için her projeye uygun tek bir liste fiyatından söz etmek mümkün değildir.
Fiyatı etkileyen diğer unsurları görmek için chiller fiyatları neye göre belirlenir? yazımızı inceleyebilirsiniz.
Projeniz için uygun chiller kapasitesi ve sistem seçimi konusunda ICS Türkiye ekibinden destek alabilirsiniz.
Hava Soğutmalı Chiller Bakımı ve Verimlilik
Hava soğutmalı chillerlerde bakımın en önemli noktalarından biri kondenserin temiz kalmasıdır. Dış ortamda çalışan cihazlarda toz, kir ve çevresel etkenler zamanla hava geçişini azaltabilir. Bu da cihazın daha zor çalışmasına ve enerji tüketiminin artmasına neden olabilir.
Kondenser serpantinleri belirli aralıklarla kontrol edilmeli ve yüzeyde biriken kir temizlenmelidir. Fanların düzgün çalışması ve hava giriş ve çıkışlarının açık olması da kontrol edilmelidir.
Soğutucu akışkan tarafında basınç değerlerinde veya cihaz performansında olağan dışı bir değişiklik görülüyorsa kaçak ihtimali kontrol edilmelidir. Sadece soğutucu akışkan eklemek yerine kaybın nedeni bulunmalıdır.
Elektrik bağlantıları, sensörler ve kontrol panosu da periyodik bakımın bir parçasıdır. Su giriş ve çıkış sıcaklıklarının düzenli takip edilmesi, cihazın normal çalışma değerlerinden ne zaman uzaklaştığını görmeyi kolaylaştırır.
Bakım sıklığı cihazın çalışma süresine ve bulunduğu ortama göre değişebilir. Özellikle tozlu alanlarda çalışan chillerlerde kondenser daha sık kontrol edilmelidir.
